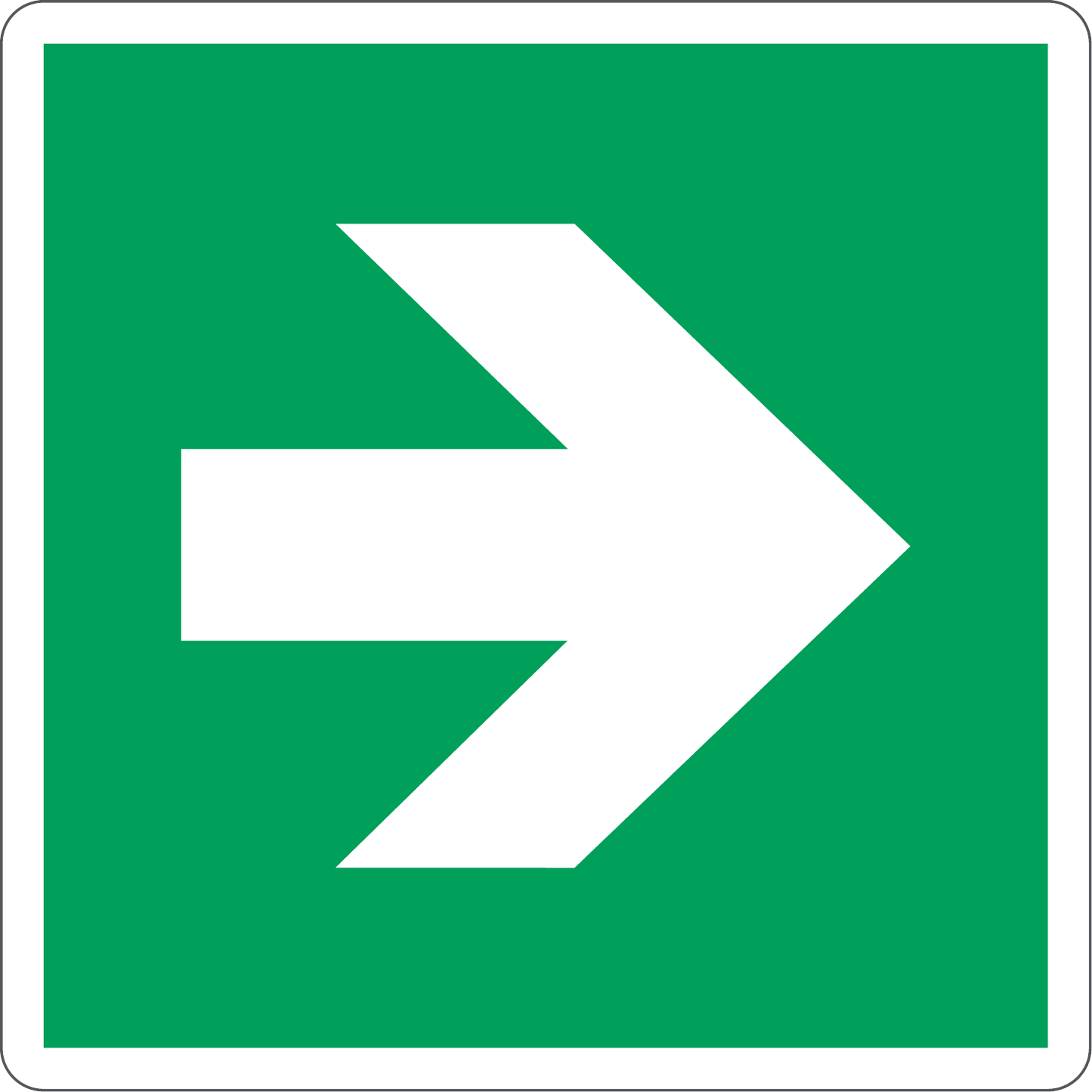

Sinal saída de emergência com seta direcional

O sinal saída de emergência com seta direcional é um sinal de salvamento ou socorro em formato ISO 3864. Indica a saída de emergência / via de evacuação, com a seta na direção da evacuação. Disponível em alumínio, PVC rígido, alumínio fotoluminescente, PVC rígido fotoluminescente, em 6 formatos de 120 × 120 mm a 400 × 400 mm.

Características técnicas

Onde instalar

• Acima ou ao lado das portas de saída de emergência
• Ao longo das vias de evacuação em cada mudança de direção
• Em cruzamentos de corredores, acessos a escadas e no fim de corredores longos

Que formato para que distância de leitura?

Regra prática de dimensionamento (proveniente da regulamentação italiana D.Lgs. 81/2008, anexo XXV, ponto 1.3, utilizável como referência geral): A ≥ L² / 2000, em que A é a área do sinal em m² e L a distância máxima de leitura em metros (válida até 50 m). Aplicada aos formatos deste sinal:

Materiais

• Alumínio: chapa de alumínio de 0,5–1 mm (espessura consoante o formato), impressa com tintas de base solvente resistentes às intempéries, verniz protetor de poliuretano com acabamento transparente. Para interior e exterior. Fabricado em Itália sob sistema de qualidade ISO 9001. Fixação: parafusos, rebites ou fita de dupla face.
• PVC rígido: placa de PVC rígido de 1 mm, leve e resistente ao impacto, fabricada na Polónia. Para interior e exterior abrigado. Fixação: parafusos ou fita de dupla face.
• Alumínio fotoluminescente: chapa de alumínio com camada fotoluminescente: os pigmentos absorvem a luz ambiente ou artificial e emitem-na no escuro, mantendo o sinal visível em caso de falha de energia. Destinado a vias de evacuação e equipamentos de combate a incêndios em ambientes com risco de incêndio. Fabricado em Itália. Fixação: parafusos, rebites ou fita de dupla face.
• PVC rígido fotoluminescente: placa de PVC rígido de 1 mm com pigmentos fotoluminescentes que absorvem a luz e brilham no escuro, mantendo o sinal legível em caso de falha da iluminação. Fabricada na Polónia. Para interior. Fixação: parafusos ou fita de dupla face.

Enquadramento regulamentar

Na União Europeia, a sinalização de segurança no trabalho é regida pela Diretiva 92/58/CEE, transposta em Portugal pelo Decreto-Lei n.º 141/95 e pela Portaria n.º 1456-A/95. Os pictogramas seguem a norma NP EN ISO 7010, norma harmonizada de sinais de segurança registados, e as regras de forma e cor da ISO 3864-1. O empregador seleciona e posiciona os sinais com base na avaliação de riscos; um sinal de segurança complementa as medidas de proteção técnicas e organizativas e nunca as substitui.

Este pictograma não tem código ISO 7010 registado. É um pictograma tradicional amplamente utilizado na indústria; a regulamentação admite sinais não incluídos na norma desde que respeitem o formato ISO 3864 (forma, cor, composição) e transmitam a mesma mensagem sem ambiguidade.

Perguntas frequentes

O que significa o sinal «Sinal saída de emergência com seta direcional»?

Indica a saída de emergência / via de evacuação, com a seta na direção da evacuação.

O sinal «Sinal saída de emergência com seta direcional» está conforme a ISO 7010?

Este pictograma não está registado na ISO 7010; é um pictograma tradicional em formato ISO 3864, admitido pela regulamentação porque transmite a mensagem sem ambiguidade.

Este sinal é obrigatório?

A sinalização de segurança é obrigatória sempre que a avaliação de riscos revele um risco residual sobre o qual os trabalhadores devem ser informados (Diretiva 92/58/CEE, DL n.º 141/95). O empregador decide onde o sinal é necessário; o sinal não substitui as medidas de proteção.

Alumínio, PVC rígido ou PVC adesivo: qual escolher?

Alumínio para exterior, ambientes agressivos e longa vida útil; PVC rígido para paredes, portas e máquinas no interior quando basta uma placa leve e económica; PVC adesivo para superfícies lisas como resguardos de máquinas, armários e vidro.

Quando é necessária a versão fotoluminescente?

Quando o sinal deve permanecer visível em caso de falha da iluminação: vias de evacuação, saídas de emergência e equipamentos de combate a incêndios. Os sinais fotoluminescentes carregam com a luz ambiente e brilham no escuro; são normalmente prescritos pela avaliação do risco de incêndio e pelo plano de emergência.

Que formato devo encomendar?

Aplique a regra A ≥ L²/2000 (área do sinal em m², distância de leitura em m): a tabela acima indica a distância máxima de leitura de cada formato deste sinal.

Entrega e encomenda mínima

A StoreForSigns envia gratuitamente para toda a UE e o Reino Unido sem quantidade mínima; os clientes empresariais podem encomendar um único sinal.

Veja toda a gama na coleção sinais de evacuação e emergência.
