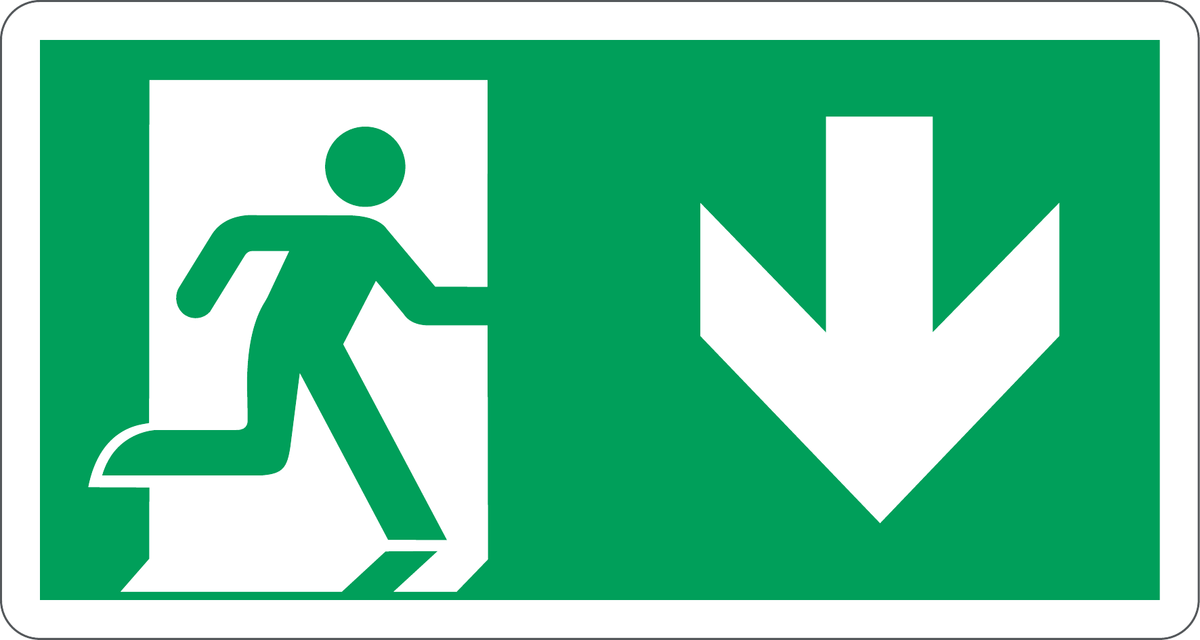

Znak ewakuacyjny wyjście ewakuacyjne (strzałka w dół)

Znak ewakuacyjny wyjście ewakuacyjne (strzałka w dół) to znak ewakuacyjny (informacyjny) w formacie ISO 3864. Znak wskazuje wyjście ewakuacyjne / drogę ewakuacyjną, strzałka w dół. Dostępny w wersjach: aluminium, płyta PVC, aluminium fotoluminescencyjne, płyta PVC fotoluminescencyjna; 6 formatów od 100 × 200 mm do 480 × 250 mm.

Dane techniczne

Gdzie umieszczać

• Nad drzwiami wyjść ewakuacyjnych lub obok nich
• Wzdłuż dróg ewakuacyjnych przy każdej zmianie kierunku
• Na skrzyżowaniach korytarzy, przy wejściach na klatki schodowe i na końcu długich korytarzy

Jaki format na jaką odległość widzenia?

Praktyczna zasada doboru wielkości znaku (pochodząca z włoskich przepisów D.Lgs. 81/2008, załącznik XXV, pkt 1.3, przydatna jako ogólna wskazówka): A ≥ L² / 2000, gdzie A to powierzchnia znaku w m², a L to maksymalna odległość widzenia w metrach (obowiązuje do 50 m). W odniesieniu do formatów tego znaku:

Materiały

• Aluminium: blacha aluminiowa 0,5–1 mm (grubość zależna od formatu), zadrukowana farbami rozpuszczalnikowymi odpornymi na warunki atmosferyczne, lakier ochronny poliuretanowy z przezroczystym wykończeniem. Do wnętrz i na zewnątrz. Wyprodukowane we Włoszech w systemie jakości ISO 9001. Mocowanie: wkręty, nity lub taśma dwustronna.
• Płyta PVC: sztywna płyta PVC o grubości 1 mm, lekka i odporna na uderzenia, wyprodukowana w Polsce. Do wnętrz i osłoniętych miejsc na zewnątrz. Mocowanie: wkręty lub taśma dwustronna.
• Aluminium fotoluminescencyjne: blacha aluminiowa z warstwą fotoluminescencyjną: pigmenty pochłaniają światło dzienne lub sztuczne i oddają je w ciemności, dzięki czemu znak pozostaje widoczny podczas awarii zasilania. Przeznaczone na drogi ewakuacyjne i do oznaczania sprzętu przeciwpożarowego w miejscach zagrożonych pożarem. Wyprodukowane we Włoszech. Mocowanie: wkręty, nity lub taśma dwustronna.
• Płyta PVC fotoluminescencyjna: sztywna płyta PVC 1 mm z pigmentami fotoluminescencyjnymi, które pochłaniają światło i świecą w ciemności, dzięki czemu znak pozostaje czytelny po zaniku oświetlenia. Wyprodukowana w Polsce. Do wnętrz. Mocowanie: wkręty lub taśma dwustronna.

Podstawa prawna

W Unii Europejskiej znaki bezpieczeństwa w miejscu pracy reguluje dyrektywa 92/58/EWG, wdrożona w Polsce rozporządzeniem Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (§ 6 i załącznik nr 1). Piktogramy są zgodne z normą PN-EN ISO 7010, zharmonizowaną normą zarejestrowanych znaków bezpieczeństwa, oraz z zasadami kształtu i barwy według ISO 3864-1. Pracodawca dobiera i rozmieszcza znaki na podstawie oceny ryzyka zawodowego; znak bezpieczeństwa uzupełnia techniczne i organizacyjne środki ochrony i nigdy ich nie zastępuje.

Ten piktogram nie ma zarejestrowanego kodu ISO 7010. Jest to tradycyjny piktogram szeroko stosowany w zakładach przemysłowych; przepisy dopuszczają znaki nieujęte w normie, o ile zachowują format ISO 3864 (kształt, barwa, układ) i jednoznacznie przekazują to samo znaczenie.

Najczęściej zadawane pytania

Co oznacza znak „Znak ewakuacyjny wyjście ewakuacyjne (strzałka w dół)”?

Znak wskazuje wyjście ewakuacyjne / drogę ewakuacyjną, strzałka w dół.

Czy znak „Znak ewakuacyjny wyjście ewakuacyjne (strzałka w dół)” jest zgodny z ISO 7010?

Ten piktogram nie jest zarejestrowany w ISO 7010; to tradycyjny piktogram w formacie ISO 3864, dopuszczony przez przepisy, ponieważ jednoznacznie przekazuje znaczenie.

Czy ten znak jest obowiązkowy?

Znaki bezpieczeństwa są wymagane wszędzie tam, gdzie ocena ryzyka wykazuje ryzyko resztkowe, o którym pracownicy muszą być poinformowani (dyrektywa 92/58/EWG, ogólne przepisy bhp § 6). Pracodawca decyduje, gdzie znak jest potrzebny; sam znak nie zastępuje środków ochrony.

Aluminium, płyta PVC czy folia samoprzylepna: co wybrać?

Aluminium na zewnątrz, do trudnych warunków i na długi okres użytkowania; płyta PVC na ściany, drzwi i maszyny wewnątrz, gdzie wystarczy lekka i ekonomiczna tablica; folia samoprzylepna na gładkie powierzchnie, np. osłony maszyn, szafy i szkło.

Kiedy potrzebna jest wersja fotoluminescencyjna?

Gdy znak musi pozostać widoczny po zaniku oświetlenia: drogi ewakuacyjne, wyjścia ewakuacyjne i sprzęt przeciwpożarowy. Znaki fotoluminescencyjne ładują się światłem otoczenia i świecą w ciemności; zwykle wymaga ich instrukcja bezpieczeństwa pożarowego i plan ewakuacji.

Jaki format zamówić?

Zastosuj zasadę A ≥ L²/2000 (powierzchnia znaku w m², odległość widzenia w m): tabela powyżej podaje maksymalną odległość widzenia dla każdego formatu tego znaku.

Dostawa i minimum zamówienia

StoreForSigns wysyła bezpłatnie do całej UE i Wielkiej Brytanii bez minimalnej ilości; klienci biznesowi mogą zamówić nawet jeden znak.

Zobacz pełną ofertę w kolekcji znaki ewakuacyjne i ratownicze.
