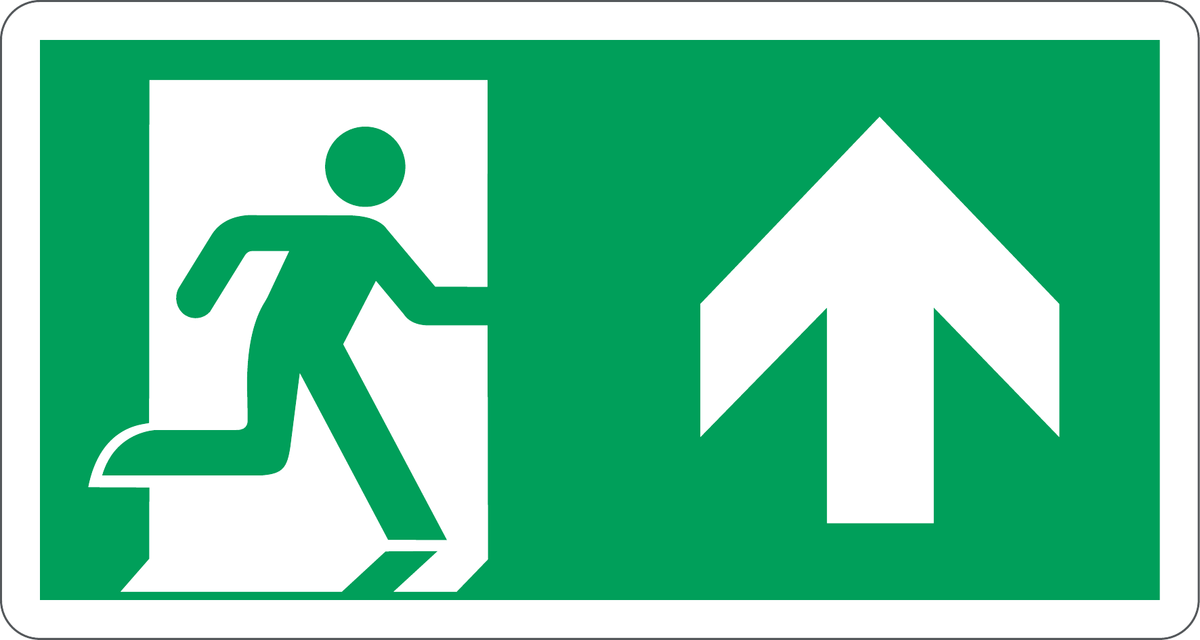

Znak za reševanje zasilni izhod (puščica gor)

Znak za reševanje zasilni izhod (puščica gor) je znak za reševanje (evakuacija in prva pomoč) v obliki po ISO 3864. Znak označuje zasilni izhod / evakuacijsko pot, puščica kaže gor / naravnost naprej. Izbira materiala: aluminij, trdi PVC, fotoluminiscentni aluminij, fotoluminiscentni trdi PVC. Na voljo v 6 formatih: najmanjši 100 × 200 mm, največji 480 × 250 mm.

Tehnični podatki

Kje namestiti

• Nad vrati zasilnih izhodov ali ob njih
• Vzdolž evakuacijskih poti ob vsaki spremembi smeri
• Na križiščih hodnikov, vhodih v stopnišča in na koncu dolgih hodnikov

Kateri format za katero razdaljo gledanja?

Praktično pravilo za določanje velikosti znaka (povzeto po italijanskem predpisu D.Lgs. 81/2008, priloga XXV, točka 1.3, uporabno kot splošno vodilo): A ≥ L² / 2000, kjer je A površina znaka v m² in L največja razdalja gledanja v metrih (velja do 50 m). Uporabljeno za formate tega znaka:

Materiali

• Aluminij: aluminijasta plošča 0,5–1 mm (debelina je odvisna od formata), potiskana z vremensko odpornimi solventnimi barvami in zaščitena s prozornim poliuretanskim lakom. Za notranjo in zunanjo uporabo. Izdelano v Italiji v sistemu kakovosti ISO 9001. Pritrditev: vijaki, kovice ali obojestranski lepilni trak.
• Trdi PVC: plošča iz trdega PVC 1 mm, lahka in odporna proti udarcem, izdelana na Poljskem. Za notranjo uporabo in zaščitena zunanja mesta. Pritrditev: vijaki ali obojestranski lepilni trak.
• Fotoluminiscentni aluminij: aluminijasta plošča s fotoluminiscentno plastjo: pigmenti vsrkajo naravno ali umetno svetlobo in jo oddajajo v temi, tako da znak ostane viden tudi ob izpadu elektrike. Namenjen evakuacijskim potem in gasilni opremi v okoljih s požarno nevarnostjo. Izdelano v Italiji. Pritrditev: vijaki, kovice ali obojestranski lepilni trak.
• Fotoluminiscentni trdi PVC: plošča iz trdega PVC 1 mm s fotoluminiscentnimi pigmenti, ki vsrkajo svetlobo in svetijo v temi, tako da znak ostane čitljiv tudi ob izpadu razsvetljave. Izdelano na Poljskem. Za notranjo uporabo. Pritrditev: vijaki ali obojestranski lepilni trak.

Predpisi

V EU varnostne znake na delovnem mestu ureja Direktiva 92/58/EGS, ki je v Sloveniji prenesena s Pravilnikom o varnostnih znakih (Uradni list RS, št. 38/99 in nadaljnje spremembe). Piktogrami sledijo standardu SIST EN ISO 7010, harmoniziranemu standardu za registrirane varnostne znake, ter pravilom glede oblike in barve iz ISO 3864-1. Delodajalec izbere in namesti znake na podlagi ocene tveganja; varnostni znak dopolnjuje tehnične in organizacijske zaščitne ukrepe in jih nikoli ne nadomešča.

Ta piktogram nima registrirane kode ISO 7010. Gre za tradicionalni, v industriji široko uporabljan piktogram; predpisi dopuščajo znake, ki jih v standardu ni, če upoštevajo obliko po ISO 3864 (oblika, barva, zgradba) in nedvoumno sporočajo isto sporočilo.

Pogosta vprašanja

Kaj pomeni Znak za reševanje zasilni izhod (puščica gor)?

Znak označuje zasilni izhod / evakuacijsko pot, puščica kaže gor / naravnost naprej.

Ali je Znak za reševanje zasilni izhod (puščica gor) skladen z ISO 7010?

Ta piktogram ni registriran v ISO 7010; gre za tradicionalni piktogram v obliki po ISO 3864, ki ga predpisi dopuščajo, ker nedvoumno sporoča svoje sporočilo.

Ali je ta znak obvezen?

Varnostni znaki so obvezni tam, kjer ocena tveganja pokaže preostalo tveganje, o katerem morajo biti delavci obveščeni (Direktiva 92/58/EGS, Pravilnik o varnostnih znakih). Delodajalec odloči, kje je znak potreben; znak sam ne nadomešča zaščitnih ukrepov.

Aluminij, trdi PVC ali samolepilni PVC – kaj izbrati?

Aluminij za zunanjo uporabo, zahtevna okolja in dolgo življenjsko dobo; trdi PVC za stene, vrata in stroje v notranjih prostorih, kjer zadostuje lahka in cenovno ugodna plošča; samolepilni PVC za gladke površine, kot so zaščitni pokrovi strojev, omare in steklo.

Kdaj potrebujem fotoluminiscentno različico?

Kadar mora znak ostati viden tudi ob izpadu razsvetljave: evakuacijske poti, zasilni izhodi in gasilna oprema. Fotoluminiscentni znaki se napolnijo z okoliško svetlobo in svetijo v temi; običajno so predvideni v oceni požarne ogroženosti in v načrtu evakuacije.

Kateri format naročiti?

Uporabite praktično pravilo A ≥ L²/2000 (površina znaka v m², razdalja gledanja v m): zgornja tabela navaja največjo razdaljo gledanja za vsak format tega znaka.

Dostava in najmanjše naročilo

StoreForSigns dostavlja brezplačno po vsej EU in v Združeno kraljestvo, brez najmanjše količine; poslovni kupci lahko naročijo tudi en sam znak.

Celotno ponudbo si oglejte v zbirki znaki za evakuacijo in reševanje.
