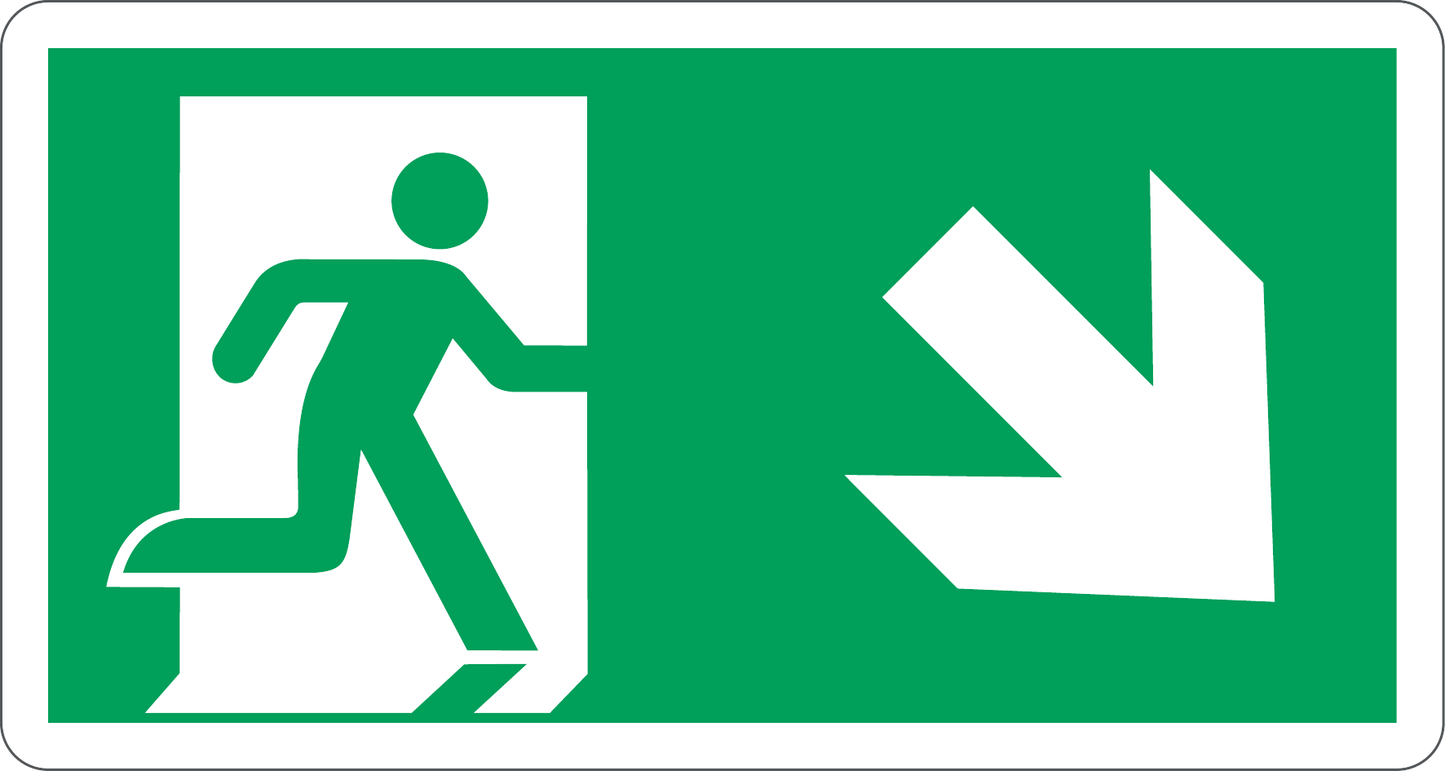

Glābšanas zīme evakuācijas izeja (bultiņa lejup pa labi) E002 | ISO 7010

Glābšanas zīme evakuācijas izeja (bultiņa lejup pa labi) ir glābšanas zīme (evakuācija un pirmā palīdzība) atbilstoši ISO 7010, atsauces kods E002 („Evakuācijas izeja (pa labi)”). Zīme norāda evakuācijas izeju / evakuācijas ceļu, bultiņa vērsta lejup pa labi. Pieejamie materiāli: alumīnijs, cietais PVC, fotoluminiscējošs alumīnijs, fotoluminiscējošs cietais PVC; 6 izmēri – mazākais 100 × 200 mm, lielākais 480 × 250 mm.

Tehniskie dati

Kur izvietot

• Virs evakuācijas izeju durvīm vai blakus tām
• Gar evakuācijas ceļiem katrā virziena maiņas vietā
• Gaiteņu krustojumos, pie ieejas kāpņu telpās un garu gaiteņu galā

Kāds izmērs kādam uztveršanas attālumam?

Praktisks noteikums zīmes izmēra izvēlei (pārņemts no Itālijas normatīvā akta D.Lgs. 81/2008 XXV pielikuma 1.3. punkta, izmantojams kā vispārējs orientieris): A ≥ L² / 2000, kur A ir zīmes laukums m² un L – maksimālais uztveršanas attālums metros (piemērojams līdz 50 m). Piemērojot šīs zīmes izmēriem:

Materiāli

• Alumīnijs: alumīnija plāksne 0,5–1 mm (biezums atkarīgs no izmēra), apdrukāta ar laikapstākļu izturīgām šķīdinātāja bāzes tintēm, poliuretāna aizsarglaka ar caurspīdīgu apdari. Lietošanai iekštelpās un ārā. Ražots Itālijā ISO 9001 kvalitātes sistēmā. Montāža: skrūves, kniedes vai abpusēji līmējoša lente.
• Cietais PVC: cietā PVC plāksne 1 mm, viegla un triecienizturīga, ražota Polijā. Lietošanai iekštelpās un nosegtās vietās ārā. Montāža: skrūves vai abpusēji līmējoša lente.
• Fotoluminiscējošs alumīnijs: alumīnija plāksne ar fotoluminiscējošu slāni: pigmenti uzkrāj apkārtējo vai mākslīgo gaismu un izstaro to tumsā, tāpēc zīme paliek redzama arī elektroapgādes pārtraukuma gadījumā. Paredzēta evakuācijas ceļiem un ugunsdzēsības aprīkojumam vidē ar ugunsgrēka risku. Ražots Itālijā. Montāža: skrūves, kniedes vai abpusēji līmējoša lente.
• Fotoluminiscējošs cietais PVC: cietā PVC plāksne 1 mm ar fotoluminiscējošiem pigmentiem, kas uzkrāj gaismu un spīd tumsā, tāpēc zīme paliek salasāma, ja apgaismojums pārstāj darboties. Ražots Polijā. Lietošanai iekštelpās. Montāža: skrūves vai abpusēji līmējoša lente.

Normatīvais regulējums

Eiropas Savienībā drošības zīmju lietošanu darba vietās regulē Direktīva 92/58/EEK, kas Latvijā pārņemta ar Ministru kabineta noteikumiem Nr. 400 „Darba aizsardzības prasības drošības zīmju lietošanā” (2002). Piktogrammas atbilst standartam LVS EN ISO 7010 – saskaņotajam reģistrēto drošības zīmju standartam –, kā arī ISO 3864-1 formas un krāsu noteikumiem. Darba devējs izvēlas un izvieto zīmes, pamatojoties uz darba vides riska novērtējumu; drošības zīme papildina tehniskos un organizatoriskos aizsardzības pasākumus un nekad tos neaizstāj.

Biežāk uzdotie jautājumi

Ko nozīmē zīme „Glābšanas zīme evakuācijas izeja (bultiņa lejup pa labi)”?

Zīme norāda evakuācijas izeju / evakuācijas ceļu, bultiņa vērsta lejup pa labi.

Vai zīme „Glābšanas zīme evakuācijas izeja (bultiņa lejup pa labi)” atbilst ISO 7010?

Jā. Piktogramma ir reģistrētais ISO 7010 simbols E002, un zīmei ir ISO 3864-1 noteiktā forma un krāsas.

Vai šī zīme ir obligāta?

Drošības zīmes ir obligātas tur, kur darba vides riska novērtējums uzrāda atlikušo risku, par kuru nodarbinātie jāinformē (Direktīva 92/58/EEK, MK noteikumi Nr. 400). Darba devējs izlemj, kur zīme ir nepieciešama; zīme pati par sevi neaizstāj aizsardzības pasākumus.

Alumīnijs, cietais PVC vai pašlīmējošs PVC – ko izvēlēties?

Alumīniju – ārtelpām, skarbai videi un ilgam kalpošanas laikam; cieto PVC – sienām, durvīm un iekārtām iekštelpās, kur pietiek ar vieglu un ekonomisku plāksni; pašlīmējošo PVC – gludām virsmām, piemēram, iekārtu aizsargiem, skapjiem un stiklam.

Kad nepieciešama fotoluminiscējošā versija?

Kad zīmei jāpaliek redzamai arī tad, ja apgaismojums pārstāj darboties: evakuācijas ceļos, pie evakuācijas izejām un ugunsdzēsības aprīkojuma. Fotoluminiscējošās zīmes uzlādējas no apkārtējās gaismas un spīd tumsā; parasti tās paredz ugunsdrošības riska novērtējumā un rīcības plānā ārkārtas situācijās.

Kādu izmēru pasūtīt?

Izmantojiet praktisko noteikumu A ≥ L²/2000 (zīmes laukums m², uztveršanas attālums m): tabulā iepriekš norādīts maksimālais uztveršanas attālums katram šīs zīmes izmēram.

Piegāde un minimālais pasūtījums

StoreForSigns piegādā bez maksas visā ES un Apvienotajā Karalistē, bez minimālā daudzuma; uzņēmumi var pasūtīt pat vienu zīmi.

Visu klāstu skatiet kolekcijā evakuācijas un glābšanas zīmes.
